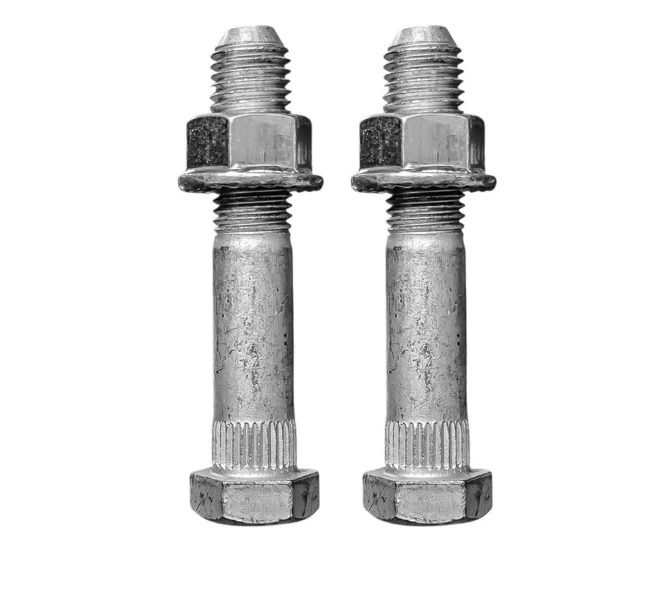

چهارچوب هندسه؛ تحلیل پیچ طبق پراید
در میان قطعات بیشماری که یک خودروی پراید را به موجودی پویا و قابل حرکت تبدیل می‌کنند، کمتر کسی به نقش بنیادین یک قطعه به ظاهر ساده توجه دارد. پیچ طبق پراید، نامی آشنا در لیست قطعات یدکی، اما ناشناخته در میان مفاهیم مهندسی طراحی خودرو است. شاید در نگاه اول، این قطعه تنها یک میله فلزی با دو سر رزوه باشد که کارش اتصال طبق به شاسی است؛ اما واقعیت، روایت پیچیده‌تری از این هندسه ساده دارد. این پیچ، نه فقط یک اتصال‌دهنده، که نقطه اتکای تعادل، هدایت‌کننده نیروها و تنظیم‌کننده زوایای هندسی خودروست. در این مقاله، از دل کاتالوگ‌های فنی و داده‌های مهندسی، به تشریح چیستی، ویژگی‌ها و اهمیت این قطعه خواهیم پرداخت و نشان خواهیم داد که چگونه یک انتخاب درست در خرید این قطعه، می‌تواند تفاوت بین یک سواری نرم و یک تجربه پرتنش را رقم بزند. از یک پیچ معمولی تا یک المان راهبردی در سیستم تعلیق خودرو را روایت خواهیم کرد.
چیستی و کارکرد پیچ طبق
برای درک جایگاه پیچ طبق پراید، باید نگاهی به فلسفه عملکرد سیستم تعلیق بیندازیم. سیستم تعلیق، واسطه‌ای است میان اتاق خودرو و جاده که وظیفه جذب ضربات و کنترل نوسانات را بر عهده دارد. طبق‌ها به عنوان بازوهای این سیستم، حرکت عمودی چرخ‌ها را هدایت می‌کنند. اما این بازوها برای انتقال نیرو به شاسی و بدنه، به یک نقطه اتکا نیاز دارند. این نقطه اتکا، همان پیچ طبق است که به عنوان یک محور چرخش یا یک اتصال ثابت، بسته به موقعیت، عمل می‌کند. این پیچ به گونه‌ای طراحی شده است که ضمن تحمل وزن خودرو، بتواند نیروهای جانبی و طولی ناشی از شتاب‌گیری، ترمز و پیچیدن را نیز به شاسی منتقل کند. یک پیچ طبق با کیفیت، مانند یک مفصل عمل‌کننده، ضمن تحمل تنش‌های بالا، اجازه حرکت کنترل‌شده به طبق را می‌دهد. خرابی یا شل شدن این پیچ، نه تنها باعث ایجاد صداهای ناهنجار می‌شود، بلکه می‌تواند هندسه سیستم تعلیق را به هم ریخته و ایمنی خودرو را به خطر بیندازد.
مشخصات فنی پنهان در پس یک عدد
در دنیای مهندسی، هر قطعه یک شناسنامه فنی دارد که عملکرد آن را تعریف می‌کند. پیچ طبق پراید نیز از این قاعده مستثنی نیست. مشخصات فنی این قطعه، از جمله جنس، ابعاد، گرید و نوع پوشش، همگی در طراحی آن برای تحمل شرایط سخت کاری نقش دارند. جنس فولاد آلیاژی سخت‌کاری‌شده، پایه و اساس مقاومت این پیچ است. در بسیاری از موارد، پیچ‌های طبق پراید با گرید ۸.۸ یا بالاتر (حتی ۱۰.۹ در مدل‌های بلند یا خاص) تولید می‌شوند که نشان‌دهنده استحکام کششی بالای آنهاست. به عنوان مثال، یک پیچ با گرید ۱۰.۹ می‌تواند تنشی معادل ۱۰۰۰ مگاپاسکال را تحمل کند و برای اتصالات حیاتی مانند اتصال طبق به رام یا شاسی بسیار مناسب است . قطر اسمی این پیچ‌ها معمولاً M10 است و طول آنها با توجه به نوع کاربرد، از ۸۰ میلیمتر برای مدل‌های استاندارد تا ۹۰ میلیمتر برای مدل‌های بلند که از چند لایه عبور می‌کنند، متغیر است . پوشش فسفاته یا گالوانیزه نیز برای افزایش مقاومت در برابر خوردگی و سایش بر روی آنها اعمال می‌شود. این مشخصات، هوشمندانه در طراحی‌های مختلف لحاظ شده و در پاسخ به نیازهای خاص هر بخش از خودرو تنظیم می‌شوند.
گام ریز؛ چرا عدد ۱.۲۵ اهمیت دارد؟
یکی از مشخصات برجسته پیچ طبق پراید، گام ریز ۱.۲۵ میلیمتری آن است. این انتخاب، هوشمندانه‌تر از آن چیزی است که در نگاه اول به نظر می‌رسد. گام ریز در مقابل گام درشت، چندین مزیت کلیدی ارائه می‌دهد که برای یک اتصال در سیستم تعلیق حیاتی است. نخست، با گام ریز، سطح تماس بیشتری بین رزوه‌های پیچ و مهره ایجاد می‌شود که منجر به توزیع یکنواخت‌تر بار و استحکام بیشتر اتصال می‌گردد . دوم، گام ریز از بازشدن خودبه‌خودی پیچ در اثر لرزش‌های مداوم جلوگیری می‌کند، چرا که قفل‌شدگی طبیعی در رزوه‌های ریز بیشتر است . سوم، دقت تنظیم گشتاور را افزایش می‌دهد، که برای جلوگیری از سفت‌کردن بیش از حد یا ناکافی، بسیار مهم است. این ویژگی‌ها باعث شده که در تمامی پیچ‌های طبق پراید، از مدل‌های معمولی گرفته تا نوع بلند آن، از گام ریز استفاده شود . این یک مثال بارز از طراحی هدفمند است که در آن یک پارامتر ساده، امنیت و دوام یک اتصال را تضمین می‌کند.
پیچ طبق در خانواده پراید؛ از ۱۱۱ تا ۱۵۱
خانواده پراید با وجود شباهت‌های ظاهری، تنوع قابل توجهی در مدل‌های خود دارد. این تنوع به طبع، بر روی قطعات از جمله پیچ طبق تأثیر گذاشته است. اگرچه اصل عملکرد و حتی بسیاری از مشخصات کلی یکسان است، اما نوع پیچ مورد نیاز ممکن است بر اساس مدل خودرو متفاوت باشد. پیچ طبق به شاسی پراید در مدل‌های مختلف از جمله پراید ۱۱۱، ۱۳۱، ۱۳۲، ۱۴۱ و ۱۵۱ کاربرد دارد و معمولاً با مشخصات یکسانی مانند قطر ۱۰ و طول ۸۰ میلیمتر عرضه می‌شود . با این حال، نکته مهم، وجود پیچ‌های بلندتر است که در برخی مدل‌ها برای عبور از بوش‌های لاستیکی ضخیم‌تر و براکت‌های خاص به کار می‌روند. پیچ و مهره طبق بلند پراید با طول حدود ۹۰ میلیمتر و گام ریز ۱.۲۵، برای اتصالاتی که نیاز به طول بیشتر و استحکام بالاتر دارند، طراحی شده است . این تفاوت‌های ظریف نشان می‌دهد که انتخاب یک پیچ بر اساس تطابق با مدل خودرو، یک الزام فنی است و هرگونه جایگزینی غیراصولی، می‌تواند به مرور زمان باعث خرابی یا حتی حوادث خطرناک شود. بنابراین هنگام خرید، نه تنها باید برند، بلکه مدل دقیق خودرو را نیز در نظر داشت.
مهره قفلی؛ آیا واقعاً به آن نیاز داریم؟
پیچ طبق، به تنهایی یک اتصال کامل را تشکیل نمی‌دهد. مهره‌ای که با آن همراه می‌شود، نقشی به همان اندازه حیاتی دارد. در بازار، پیچ‌های طبق اغلب همراه با مهره‌های قفلی عرضه می‌شوند، مانند مهره‌های استاندارد DIN ۹۸۵ که دارای یک حلقه نایلونی درون خود هستند . این حلقه، با ایجاد اصطکاک اضافی، از شل شدن مهره در اثر لرزش جلوگیری می‌کند و نیازی به استفاده از واشر فنری را برطرف می‌سازد . استفاده از مهره قفلی در سیستم تعلیق که همواره تحت تأثیر ارتعاشات ناشی از جاده است، یک مزیت بزرگ به شمار می‌رود. از سوی دیگر، مهره‌های معمولی نیز گاهی به همراه این پیچ‌ها عرضه می‌شوند که ممکن است در کنار واشرهای فنری یا قفل‌شونده استفاده شوند. انتخاب بین مهره قفلی و معمولی، به نوع کاربرد و سلیقه مکانیک بستگی دارد، اما در شرایط یکسان، استفاده از مهره قفلی به دلیل افزایش ضریب اطمینان، توصیه می‌شود. یکپارچگی اتصال در این بخش از خودرو، آنقدر مهم است که استفاده از هر دو واشر و مهره قفلی نیز در برخی موارد دیده می‌شود.
نشانه‌های خرابی و زمان تعویض
یک راننده حرفه‌ای باید با نشانه‌های هشداردهنده خرابی قطعات خودرو آشنا باشد. پیچ طبق پراید نیز نشانه‌های خاص خود را دارد که نادیده گرفتن آنها می‌تواند هزینه‌های سنگینی به دنبال داشته باشد. شایع‌ترین علامت خرابی، شنیدن صدای تق‌تق یا ضربه هنگام عبور از دستاندازها یا پیچ‌ها است . این صدا معمولاً به دلیل شل شدن پیچ، ساییدگی بوش‌ها یا خوردگی رزوه‌ها ایجاد می‌شود. در موارد شدیدتر، ممکن است فرمان خودرو دچار انحراف شده یا لاستیک‌ها به طور ناموزون ساییده شوند . همچنین، در بازدیدهای دوره‌ای از جلوبندی، بررسی وضعیت پیچ طبق از نظر زنگ‌زدگی، خوردگی و سلامت بوش‌های آن ضروری است. تعویض به موقع این قطعه، نه تنها از بروز صداهای آزاردهنده جلوگیری می‌کند، بلکه ایمنی و عملکرد سیستم تعلیق را نیز تضمین می‌نماید. بازار مملو از محصولات بی‌کیفیت است و تشخیص پیچ باکیفیت از نوع نامرغوب، با بررسی مواردی مثل کیفیت پوشش، یکنواختی رزوه‌ها و وجود حک‌شده گرید روی سر پیچ امکان‌پذیر می‌شود.
نتیجه‌گیری
پیچ طبق پراید، نمونه‌ای بارز از پیچیدگی‌های پنهان در ساده‌ترین اجزای یک خودرو است. انتخاب صحیح آن، نه یک تصمیم جزئی، که یک سرمایه‌گذاری هوشمندانه بر روی ایمنی و راحتی سفر شماست. از مشخصات فنی مثل گرید و گام رزوه گرفته تا تطابق دقیق با مدل خودرو، همگی در این انتخاب نقش دارند. با آگاهی از این موارد، می‌توانید از میان انبوه محصولات موجود در بازار، بهترین و مناسب‌ترین گزینه را برگزینید. بهترین راه برای اطمینان از کیفیت، خرید از منابع معتبر و توجه به مشخصات فنی درج‌شده روی محصول است؛ چرا که یک پیچ استاندارد نه تنها عملکرد بهتری دارد، بلکه شما را از خطرات احتمالی یک اتصال ناایمن نجات می‌دهد.
