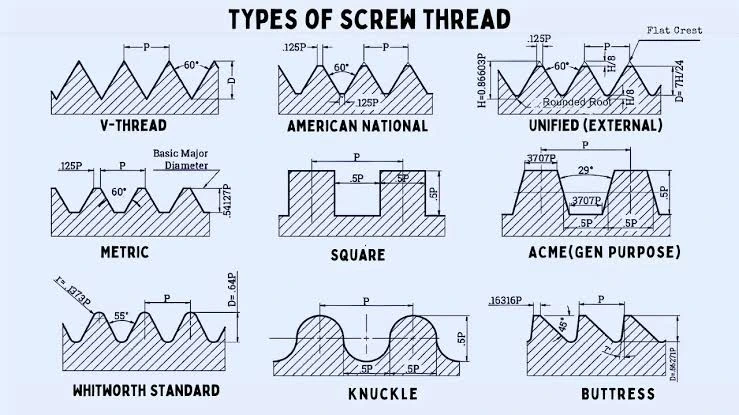

انواع رزوه پیچ و مهره

رزوه پیچ و مهره در کاربردهای مختلف تجاری مرتبط با صنعت در سراسر جهان استفاده می شوند. اگرچه آنها کوچک هستند و قیمت آنها معمولاً مورد توجه قرار نمی گیرد، اما عنصر مهمی را در مجموعه ای از محصولات مختلف تایپ می کنند. آنها به دلایل مختلف به عنوان اتصال دهنده ها استفاده می شوند، عاشق استحکام، قابلیت جابجایی، نصب آسان و اثربخشی قیمت هستند.

با این حال، اگر کسی دانش کافی در مورد انواع رشته ها و اندازه های مختلف نداشته باشد، گرفتن بست های دنده ای برای یک برنامه انتخابی دشوار خواهد بود. به دلیل اینکه ابزارها و داده های تیراندازی برای تشخیص اینکه نوع و اندازه رزوه به بهترین وجه برای یک برنامه کاربردی مناسب است، ضروری است. قبل از انتخاب یک بست منتخب، مهم است که برخی از اصطلاحات اولیه یک بست دنده ای معمولی را بدانید.

کلمه رزوه

تعدادی از اصطلاحات متداول طولانی که یک بار می‌خواهند به انواع و اندازه‌های رشته‌ها بپیوندند در زیر خلاصه می‌شوند.

قطر اصلی – بزرگترین قطر رزوه بست. به عنوان مثال، در یک پیچ بیش از حد، بیشترین قطر قطر شفت خواهد بود.

قطر کوچک – کوچکترین قطر رزوه بست. به عنوان مثال، در یک پیچ بیش از حد، قطر جزئی قطر نیمه داخلی پیچ است، به استثنای تاج های مارپیچ.

Pitch – فاصله خطی بین یک رزوه و همچنین متفاوت در کنار آن.

طول رزوه – طول کلی قسمت دنده در بست.

پهلو – زاویه ای که تاج رزوه از ریشه رزوه بلند می شود.
استانداردهای رزوه

درک صحیح از داده های بالای آن برای درک کامل و انتخاب انواع رشته ها و اندازه های قابل اجرا مفید خواهد بود. به طور کلی، ۲ سری رشته وجود دارد، به ویژه رزوه متریک ISO (بر حسب میلی متر) بنابراین | و همچنین} رشته یکپارچه (بر حسب اینچ). برای هر یک از این سری ها، دو نوع رزوه وجود دارد – رزوه ظریف و رزوه درشت.

بین این دو نوع رزوه، رزوه‌های ظریف با سختی ثابت معمولاً قوی‌تر هستند، زیرا آماده مقابله با نیروهای بزرگ‌تر زیر کشش و برش هستند. رزوه های ریز ممکن است به سادگی به مواد چسبیده شوند و بنابراین برای بخش های نازک دیوارها ایده آل هستند.

آنها به طور گسترده برای طیف وسیعی از کاربردهای عمومی نیز استفاده می شوند، قطعات قطعه را در هر جایی که استحکام بالا در اولویت باشد دوست دارید. رزوه های ظریف اضافی نیز ارائه شده است که برای کاربردهای بسیار قوی استفاده می شود.

در موادی با استحکام کششی پایین، استفاده از رزوه‌های درشت مقاومت بیشتری را در برابر لخت شدن زمانی که با رزوه‌های ریز یا اضافی قرار می‌گیرد، ایجاد می‌کند. رزوه‌های درشت مقاومت بیشتری در برابر شکست از طریق خستگی دارند و امکان مونتاژ آسان‌تر و سریع‌تر عناصر را فراهم می‌کنند در حالی که خطر رزوه‌گیری متقاطع را ندارند.

آنها کمتر در معرض خطر شدید درجه حرارت هستند و کمتر در معرض آسیب از طریق خراشیدن یا برش قرار دارند. خراش روی بست با رزوه ریز بسیار مشکل سازتر از خراش روی بست با رزوه درشت است. رزوه های درشت عمدتاً در صنایع و کاربردهای نظامی استفاده می شوند. (نوروود، ۲۰۱۸)
موضوع یکپارچه عادی (UTS)

این سری انواع بست های دنده ای را به شرح زیر طبقه بندی می کند:

UNC – رشته های درشت ملی یکپارچه

مهمترین و محبوب ترین رزوه بست برای کاربردهای عمومی است. به دلیل وجود گام رزوه درشت، رزوه ها عمیق تر هستند و امکان مونتاژ آسان تر را فراهم می کند در حالی که خطر رزوه شدن متقاطع وجود ندارد.

UNF – رشته های ظریف ملی یکپارچه

قطر کوچک غول پیکر و عمق رزوه کمتر امکان افزایش قفل گشتاور و قابلیت تحمل بار بیشتر را نسبت به رزوه های UNC فراهم می کند.

یونیف – جریمه اضافی ملی متحد

رزوه ها وقتی با رزوه های UNF قرار می گیرند ظریف تر هستند. ایده آل برای سوراخ هایی که در مواد پر زحمت و اجزای قطعه ضربه زده شده اند.

موضوعات UNJC و UNJF

رزوه های “J” 2 نوع رزوه داخلی و خارجی را در خود جای می دهند. UNJC و UNJF به طرز وحشتناکی شبیه رشته های UNC و UNF هستند به استثنای رزوه خارجی که شعاع ریشه بزرگتری دارد.

موضوعات UNR

رزوه خارجی همان UNC است به استثنای شعاع پایه که گرد شده است. داغ ترین جایگزین در میان تولید کنندگان رزوه های خارجی.

موضوع گام ثابت

ارائه شده در مخلوط های متعدد قطر-گام برای تطبیق برنامه های همه کاره که به موجب آن انواع مختلف عاشق UNC، UNF و UNEF مناسب نیستند.

رزوه های یکپارچه از قطرهای شماره گذاری شده از #۰ تا #۱۰ استفاده می کنند که صفر کوچکترین قطر قابل انجام و ده بزرگترین است. قطر رزوه ها ممکن است با فرمول بعدی اشتباه گرفته شود: ۰٫۰۶۰ اینچ + (قطر شماره گذاری شده) * ۰٫۰۱۳ اینچ. بنابراین، شماره ۲ می تواند قطر قابل توجهی ۰٫۰۸۶ اینچ از بالای معادله صریح، (۲) *۰٫۰۱۳ + ۰٫۰۶۰ = ۰٫۰۸۶ داشته باشد. حتی اگر انواع فرد ظاهر شوند، اعداد زوج نسبتاً رایج تر هستند.

در رمزگشایی اندازه رزوه ها، رزوه های یکپارچه عدد اولیه را به دلیل قطر اصلی بست بیان می کنند. عدد دوم نشان دهنده رزوه ها در واحد طول و همچنین سومین بی حسی است
